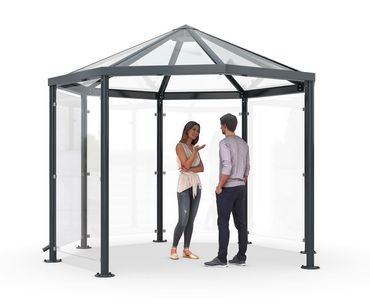

Mit seiner raffinierten Pavillonform und seinem spitzen, lichtdurchfluteten Glasdach in Zeltform ist dieser Pavillon ein schöner und einladende Alternative zu klassischen Raucherunterständen. Der Pavillon aus Stahl und Glas wird als Bausatz zur Selbstmontage geliefert und ist erweiterbar. Die Stahlkonstruktion ist in Anthrazitgrau RAL 7016 sowie in vielen anderen RAL-Farben erhältlich. Auch Ausführungen mit verlängerten Pfosten zum Überpflastern der Fußplatten können bestellt werden.

Als besonderes Highlight für einen angenehmen Aufenthalt und mehr Sicherheit im Dunkeln kann diese Überdachung mit einer langlebigen LED-Beleuchtung mit Bewegungsmelder ausgestattet werden. Weitere attraktive Zusatzausstattungen wie Sitzbänke oder eine andere Gestaltung der Glasflächen sind für diesen Raucherpavillon auf Anfrage erhältlich. Finden Sie hier bei uns im Shop auch die passenden Aschenbecher oder Abfallbehälter mit integriertem Ascher.

Bitte beachten Sie unbedingt die wichtigen Hinweise und Bedingungen zu diesem Produkt, die wir hier am Ende dieser Seite für Sie zusammengestellt haben.


Die Überdachung im Überblick

• Oberflächen Stahlteile: feuerverzinkt und hochwertig farbbeschichtet in RAL-Farbe nach Wahl: Anthrazitgrau (RAL 7016) oder als Sonderanfertigung nach Farbschema RAL CLASSIC (Die gewünschte Farbe bitte im Bestellvorgang angeben!)

• Konstruktion: Sechseckige Rundrohr-Stahlrahmenkonstruktion
• Dach: Spitzdach aus glashellem Verbundsicherheitsglas (VSG) oder verzinktem Stahlblech
• Rück- / Seitenwände: aus Einscheibensicherheitsglas (ESG) – Farbe: glashell oder bronze
  Wichtiger Hinweis: Die abgebildeten Glaswände sind nicht im Lieferumfang dieses Produkts enthalten und können als Zubehör optional zusätzlich bestellt werden. Für den einfachen Achteck-Pavillon empfiehlt der Hersteller sechs Glaswände. Die doppelte Ausführung ist hier abgebildet mit zehn Glaswänden.
• Entwässerung: über Wasserspeier

• Schneelast:
  Einzel-Pavillon: S_k (auf dem Boden) 1,9 kN / m²
  Zweier-Kombination: S_k (auf dem Boden) 1,5 kN / m²
• Windlast: zulässig für die Windlastzonen I-II

• Befestigungarten: Stützen mit Fußplatten zum Aufdübeln, alternativ mit verlängerten Pfosten zum Überpflastern der Fußplatten; eine Beschreibung finden Sie hier.
• Bodenmontage: Montagepläne und Bodenmontagematerial liegen der Lieferung bei.
  Optional kann das Aufdübeln der Überdachung auf das bauseits korrekt vorbereitete Fundament als Dienstleistung zusätzlich bestellt werden.
• Lieferung: fertig montiert; Anlieferung mit Spezial-LKW ohne Entladen – optional mit Kranentladung bestellbar
  Die abgebildeten Glaswände sind nicht im Lieferumfang dieses Produkts enthalten und können optional als Zubehör zusätzlich bestellt werden.

Zusatzausstattung wie abgebildete Glaswände, Sitzbänke und Aschenbecher sind nicht im Lieferumfang dieses Produkts enthalten.


Die Befestigungsarten im Überblick

Zum Aufdübeln (Befestigung bei OKF +/-0)

Bei dieser Variante der Befestigung werden die Pfosten mittels Bolzen- oder Highbond-Ankern auf dem vorbereiteten Fundament befestigt.

Zum Überpflastern (Befestigung bei OKF -200)

Die Pfosten sind standardmäßig 200 mm verlängert. Diese werden mittels Bolzen- oder Highbond-Ankern befestigt und anschließend überpflastert.


Die LED-Leuchte – servicefreundlich, energieeffizient und stilvoll integriert

Dieses LED-Beleuchtungssystem ist speziell für den hier vorgestellten Pavillon konzipiert. Die Abdeckplatte der Leuchte wird passend zur Stahlkonstruktion des Pavillons farbbeschichtet, so dass sich die Leuchte unauffällig in die Struktur integriert. Pro Pavillon wird eine LED-Leuchte eingebaut, so dass die Preise für die Zweier-Ausführung entsprechend mit zwei LED-Leuchten kalkuliert sind.

• geringer Energieverbrauch
• servicefreundlich und korrosionsgeschützt
• dimmbar, Steuerung über eingebauten Präsenzmelder
• 1200 Lumen Lichtleistung, neutralweiß
• integriertes Netzteil, IP 44, Schutzklasse I

Durch den verbauten Präsenzmelder wird die Beleuchtung bei Bedarf eingeschaltet und die Helligkeit der Ausleuchtung wird bei Nicht-Anwesenheit gedimmt. Diese Beleuchtung mit integriertem Netzteil ist zum Schutz vor Korrosion aus verzinktem Material gefertigt. Sie ist verdeckt verbaut und somit optimal vor Feuchtigkeit und Vandalismus geschützt. Weitere Angaben zur Leuchte finden Sie unter Technische Daten.

Die Überdachung – Maße pro Einzel-Pavillon

Die LED-Leuchte

Wichtige Hinweise zu den Überdachungen dieser Produktserie

Keine Rücknahme möglich

Die hier vorgestellten Überdachungen werden nach Ihrer Bestellung als Sonderanfertigung individuell für Sie angefertigt. Eine Rücknahme ist daher ausgeschlossen.

Lieferzeit

Diese Überdachungen werden individuell für Sie nach Bestellung produziert. Die Lieferzeit bezieht sich auf die Lieferung der Standard-Ausführung nach Klärung aller kaufmännischen und technischen Details und variiert je nach Farbwahl, Ausstattung der Überdachung und Größe des Projekts. Die voraussichtliche Lieferfrist erhalten Sie mit der Auftragsbestätigung.

Anlieferung und Entladen

Je nach Ausführung werden Überdachungen mit den geeigneten LKW ggf. auch als Spezialtransport angeliefert. Daher sollten für die Auftragserteilung die Zugänglichkeit des konkreten Anlieferungsorts (Anfahrt, Abfahrt und Rangieren) sowie die Modalitäten für das Abladen geklärt werden.

Vorbereitung der Fundamente

• Die erforderlichen Fundamente sind bauseits nach Vorgaben des Herstellers zu erstellen. Mit der Auftragsbestätigung erhalten Sie einen Fundamentplan, wobei der Hersteller für die Bemessung normale Bodenverhältnisse (2 kg/qcm) voraussetzt.
• Es muss gewährleistet sein, dass ein armierungsfreies Einbringen der Bohrungen von mindestens 100 mm in die Bodenplatte erfolgen kann. Im Bereich der Bodenverdübelung befinden sich keine Versorgungsleitungen.

  Wichtige Hinweise:
  • Zu erstellende Fundamente müssen auf gleicher Ebene und in Waage liegend ohne Gefälle, mit einer max. Höhendifferenz von +/- 5mm ausgeführt werden.
  • Eine Verdübelung durch das Montageteam des Herstellers auf Pflaster- oder Asphaltflächen (Teer, Bitumen etc.) ist nicht zulässig.

Technische Angaben

Die Angaben zu Wind- und Schneelast, sowie zu Gewicht und Abmessungen beziehen sich jeweils auf die Überdachung ohne weitere Zusatzausstattung wie z.B. verlängerte Pfosten zur Überpflasterung oder LED-Beleuchtung.

Alle Angaben und Darstellungen unserer Produkte wurden mit größter Sorgfalt erstellt. Dennoch können wir für die Richtigkeit, Vollständigkeit und Aktualität der Angaben keine Gewähr übernehmen.
