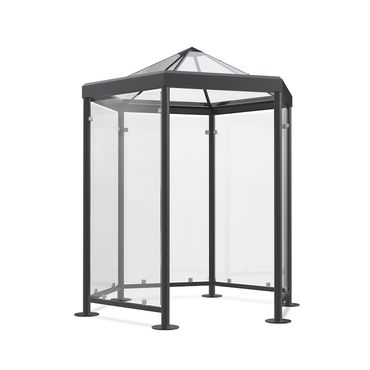

Mit seiner raffinierten Pavillonform und seinem spitzen, lichtdurchfluteten Glasdach in Zeltform ist dieser kleine Pavillon ein schöner und einladender Raucherunterstand. Der Pavillon aus Stahl und Glas wird fertig geschweißt geliefert und ist in Anthrazitgrau RAL 7016 sowie in vielen anderen RAL-Farben erhältlich. Eine Ausführung mit verlängerten Pfosten zum Überpflastern der Fußplatten ist für diesen Pavillon bestellbar.

Weitere attraktive Zusatzausstattungen wie Sitzbänke oder eine andere Gestaltung der Glasflächen sind für diesen Raucherpavillon auf Anfrage erhältlich. Finden Sie hier bei uns im Shop auch den passenden Aschenbecher oder Abfallbehälter mit integriertem Ascher.

Bitte beachten Sie unbedingt die wichtigen Hinweise und Bedingungen zu diesem Produkt, die wir hier am Ende dieser Seite für Sie zusammengestellt haben.


Die Überdachung im Überblick

• Oberflächen Stahlteile: feuerverzinkt und hochwertig farbbeschichtet in RAL-Farbe nach Wahl: Anthrazitgrau (RAL 7016) oder als Sonderanfertigung nach Farbschema RAL CLASSIC (Die gewünschte Farbe bitte im Bestellvorgang angeben!)

• Konstruktion: Sechseckige Rundrohr-Stahlrahmenkonstruktion
• Dach: Spitzdach aus glashellem Verbundsicherheitsglas (VSG)
• Rück- / Seitenwände: aus glashellem Einscheibensicherheitsglas (ESG)
  Wichtiger Hinweis: Die abgebildeten Glaswände sind nicht im Lieferumfang dieses Produkts enthalten und können als Zubehör optional zusätzlich bestellt werden. Für dieses Modell empfiehlt der Hersteller vier bis fünf Glaswände.
• Entwässerung: über Wasserspeier

• Schneelast: S_k (auf dem Boden) 1,9 kN / m²
• Windlast: zulässig für die Windlastzonen I-II

• Befestigungarten: Stützen mit Fußplatten zum Aufdübeln, alternativ mit verlängerten Pfosten zum Überpflastern der Fußplatten; eine Beschreibung finden Sie hier.
• Bodenmontage: Montagepläne und Bodenmontagematerial liegen der Lieferung bei.
  Optional kann das Aufdübeln der Überdachung auf das bauseits korrekt vorbereitete Fundament als Dienstleistung zusätzlich bestellt werden.
• Lieferung: fertig montiert; Anlieferung mit Spezial-LKW ohne Entladen – optional mit Kranentladung bestellbar; Verdübelung im Fundament auf Anfrage
  Die abgebildeten Glaswände sind nicht im Lieferumfang dieses Produkts enthalten und können optional als Zubehör zusätzlich bestellt werden.

Zusatzausstattung wie abgebildete Glaswände, Sitzbänke und Aschenbecher sind nicht im Lieferumfang dieses Produkts enthalten.


Die Befestigungsarten im Überblick

Zum Aufdübeln (Befestigung bei OKF +/-0)

Bei dieser Variante der Befestigung werden die Pfosten mittels Bolzen- oder Highbond-Ankern auf dem vorbereiteten Fundament befestigt.

Zum Überpflastern (Befestigung bei OKF -200)

Die Pfosten sind standardmäßig 200 mm verlängert. Diese werden mittels Bolzen- oder Highbond-Ankern befestigt und anschließend überpflastert.


Wichtige Hinweise zu den Überdachungen dieser Produktserie

Keine Rücknahme möglich

Die hier vorgestellten Überdachungen werden nach Ihrer Bestellung als Sonderanfertigung individuell für Sie angefertigt. Eine Rücknahme ist daher ausgeschlossen.

Lieferzeit

Diese Überdachungen werden individuell für Sie nach Bestellung produziert. Die Lieferzeit bezieht sich auf die Lieferung der Standard-Ausführung nach Klärung aller kaufmännischen und technischen Details und variiert je nach Farbwahl, Ausstattung der Überdachung und Größe des Projekts. Die voraussichtliche Lieferfrist erhalten Sie mit der Auftragsbestätigung.

Anlieferung und Kranentladung

Fertig montierte Ausführungen werden mit großen Spezial-LKW angeliefert. Der jeweilige Anlieferungsort muss für die Anfahrt und das Entladen der Überdachung entsprechend ausreichend zugänglich, frei von Hindernissen und belastbar sein.

Checkliste Kranentladung LKW-Kranfahrzeug (für die Entladung mit einem eigenständigen Kran gelten gesonderte Bedingungen):

• Die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein.
• Die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen.
• Der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L).
• Der Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein.
• Die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
• Keine Besonderheiten wie z. B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.

Vorbereitung der Fundamente

• Die erforderlichen Fundamente sind bauseits nach Vorgaben des Herstellers zu erstellen. Mit der Auftragsbestätigung erhalten Sie einen Fundamentplan, wobei der Hersteller für die Bemessung normale Bodenverhältnisse (2 kg/qcm) voraussetzt.
• Es muss gewährleistet sein, dass ein armierungsfreies Einbringen der Bohrungen von mindestens 100 mm in die Bodenplatte erfolgen kann. Im Bereich der Bodenverdübelung befinden sich keine Versorgungsleitungen.

  Wichtige Hinweise:
  • Zu erstellende Fundamente müssen auf gleicher Ebene und in Waage liegend ohne Gefälle, mit einer max. Höhendifferenz von +/- 5mm ausgeführt werden.
  • Eine Verdübelung durch das Montageteam des Herstellers auf Pflaster- oder Asphaltflächen (Teer, Bitumen etc.) ist nicht zulässig.

Technische Angaben

Die Angaben zu Wind- und Schneelast, sowie zu Gewicht und Abmessungen beziehen sich jeweils auf die Überdachung ohne weitere Zusatzausstattung wie z.B. verlängerte Pfosten zur Überpflasterung oder LED-Beleuchtung.

Alle Angaben und Darstellungen unserer Produkte wurden mit größter Sorgfalt erstellt. Dennoch können wir für die Richtigkeit, Vollständigkeit und Aktualität der Angaben keine Gewähr übernehmen.
