Die Wartehalle DOHA mit Pultdach aus PMMA-Rauchglas und Rückwandverkleidungen aus Einscheiben-Sicherheitsglas bietet zahlreiche Möglichkeiten, den Fahrgastunterstand ganz auf die Anforderungen des Aufstellungsorts anzupassen und individuell zu gestalten. Die Standard-Ausführung ist 3000 mm lang und lässt sich durch ein Erweiterungselement beliebig verlängern. Zudem ist sie in verschiedenen Ausführungen mit unterschiedlichen Optionen für die Gestaltung der Seitenverkleidungen erhältlich: ohne Seitenverkleidungen mit offenem Durchgang, mit Glasverkleidungen, einem großen Schaukasten oder einem Leuchtkasten. Die feuerverzinkte Stahlstruktur der Überdachung wird in einer der zehn attraktiven Standardfarben beschichtet. Die Bodenbefestigung erfolgt durch Einbetonieren der Pfosten.

Alle Ausführungen werden mit Rückwandverkleidungen, Fahrplanschaukasten und Haltestellenschild (ohne Siebdruck) geliefert. Auf Anfrage kann eine passende LED-Beleuchtung für einen vorhandenen Stromanschluss angeboten werden sowie ein zusätzliches diskretes Solarmodul. Entdecken Sie auch die Standlehne und die Sitzbank, die direkt an der Struktur der Wartehalle montiert werden!

Die Wartehalle im Überblick

• Wartehalle mit freitragendem Pultdach und Glasverkleidungen, erweiterbar durch Zwischenmodul
• Alle Ausführungen werden mit Fahrplanschaukasten geliefert, der auf dem dafür vorgesehenen Glaselement der Rückwandverkleidung mit Vorbohrungen bereits ab Werk befestigt wird. Die Wartehalle ist nur in dieser Ausführung mit Vorbohrungen erhältlich.
• Modulares System, das aus einer vollständigen Wartehalle als Grundmodul besteht (mehrere Ausführungen) sowie einem Zwischenmodul als Erweiterungseinheit. Das Erweiterungsmodul verfügt wie auf der Zeichnung gezeigt einseitig über einen Pfosten mit Dachelement.
• Länge Grundmodul: ca. 3000 mm
• Länge Erweiterungsmodul (Zwischenmodul): ca. 1000 mm
• Bitte achten Sie bei der Bestellung eines zusätzlichen Zwischenmoduls darauf, dass dieselbe Farbe ausgewählt wurde wie für das Grundmodul der Überdachung.
• Gesamtbreite Dach: ca. 1500 mm
• Struktur: feuerverzinkt und zusätzlich beschichtet in einer der 10 Standard-Farben
• Standpfosten: Stahlrohr 100 x 60 mm
• Dach: Verglasung aus PMMA Rauchglas, 6 mm, UV-beständig
• Dachstruktur: Stahlrohr 40 x 40 mm, mit Regenrinne
• Seiten- und Rückseitenverkleidung: Securit-Glas (Einscheiben-Sicherheitsglas, ESG), 8 mm, mit Sicherheitsbeschriftung
• Befestigung der Glasverkleidung durch Klemmsystem aus Alu-Druckguss
• Haltestellenschild (ohne Siebdruck): Höhe 160 x Breite 900 mm, feuerverzinktes Stahlblech, lackiert in Weißaluminium RAL 9006
• Lieferung als Bausatz zur Selbstmontage
• Bodenmontage: zum Einbetonieren, nach Herstelleranleitung
• Für die Ausführungen mit Leuchtkasten wird ein Stromanschluss vor Ort benötigt. Der Anschluss erfolgt am Mittelfuß des Leuchtkastens und muss durch geschultes Fachpersonal erfolgen.

Verfügbare Modelle

Bitte achten Sie bei der Bestellung auf die korrekte Ausrichtung (rechts / links) von Seitenverkleidungen, Schaukasten und Leuchtkasten. Bei dieser Wartehalle ist vordefiniert, an welcher Seite diese Elemente jeweils montiert werden können.

• ohne Seitenverkleidungen
• mit einer Glas-Seitenverkleidung (links)
• mit einer Glas-Seitenverkleidung (rechts)
• mit zwei Seitenverkleidungen aus Einscheiben-Sicherheitsglas
• mit einem Schaukasten (links) und einer Glas-Seitenverkleidung (rechts)

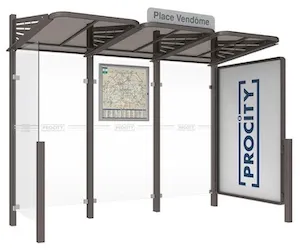

• mit einem Schaukasten (rechts) und einer Glas-Seitenverkleidung (links)
• mit einem Leuchtkasten (links) und einer Glas-Seitenverkleidung (rechts)

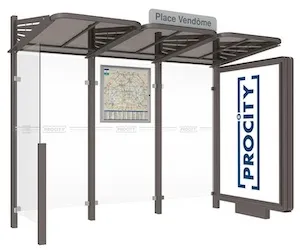

• mit einem Leuchtkasten (rechts) und einer Glas-Seitenverkleidung (links)

Der kleine Fahrplanschaukasten (alle Ausführungen)

• Alle Ausführungen werden mit Fahrplanschaukasten geliefert, der auf dem dafür vorgesehenen Glaselement der Rückwandverkleidung (Vorbohrungen ab Werk) befestigt wird. Die Wartehalle ist nur in dieser Ausführung mit Vorbohrungen erhältlich.
• 750 x 750 mm (6x DIN A4), 30 mm tief
• Rahmen aus eloxiertem Aluminium
• Rückwand aus feuerverzinktem Stahlblech
• austauschbare und reversible Flügeltür
• Plexichocs^®-Verglasung, 4 mm stark
• Elastomer-Dichtung
• Sicherheitsschloss inkl. 2 Schlüssel
• Schraubmaterial inklusive

Zubehör (optional zusätzlich bestellbar)

• Erweiterungsmodul (Zwischenmodul): direkt hier in diesem Produkt als "Modell" auswählbar und bestellbar. Das Zwischenmodul erweitert die Überdachung in etwa um 1 Meter und vefügt anders als auf den Abbiildungen des Herstellers einseitig über einen Pfosten.
• LED-Leuchte mit 220V-Stromversorgung (bauseits vorhandener Stromanschluss erforderlich). Der elektrische Anschluss muss von einen Fachbetrieb ausgeführt werden. Schutzschalter nicht mitgeliefert, Sicherungsschalter nicht inbegriffen.
• Solarmodul für die LED-Beleuchtung. Der elektrische Anschluss muss von einen Fachbetrieb ausgeführt werden.
• Standlehne als Querstrebe zur Montage zwischen zwei Pfosten
• Sitzbank ohne Rückenlehne zur Montage an der Struktur
• Windschutz zur Montage unterhalb der Verkleidung
• zusätzliches Haltestellenschild, ohne Siebdruck


Schaukasten bei Ausführungen mit einem Schaukasten und einer Seitenverkleidung

Wichtiger Hinweis: Bringen Sie keine Bank oder Standlehne in der Nähe des Schaukastens an, um den Zugang nicht zu versperren!

• Schaukasten doppelseitig
• 2 verschiedene Ausführungen: mit Schaukasten links oder Schaukasten rechts
• eloxierter Aluminiumrahmen, Bautiefe 75 mm
• Montage an der Buswartehalle, an Pfosten befestigt
• Klapptür mit Gasdruckfeder, aus Securit-Glas, 4 mm stark
• Größe der Anzeigefläche: 1750 x 1200 mm

Leuchtkasten bei Ausführungen mit einem Leuchtkasten und einer Seitenverkleidung

Wichtiger Hinweis: Bringen Sie keine Bank oder Standlehne in der Nähe des Leuchtkastens an, um den Zugang nicht zu versperren!

• Leuchtkasten doppelseitig
• 2 verschiedene Ausführungen: mit Leuchtkasten links oder Leuchtkasten rechts
• eloxierter Aluminiumrahmen, Bautiefe 150 mm
• Montage an der Wartehalle, mit Mittelfuß
• Größe der Anzeigefläche 1710 x 1160 mm
• schneller und einfacher Plakatwechsel
• einfacher Austausch der Verglasung bei Bruch oder Vandalismus

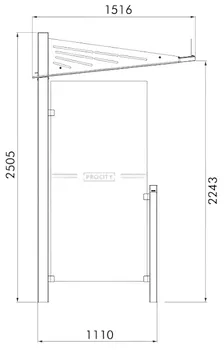

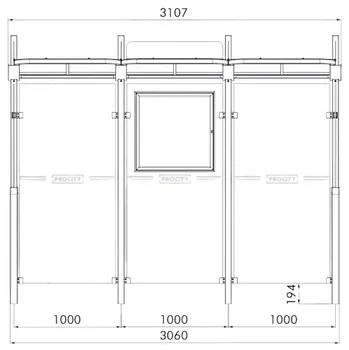

Beispielhafte Abmessungen für die Ausführung mit zwei Seitenverkleidungen, ohne Erweiterung durch ein Zwischenmodul

Die Werte sind teils gerundet.
