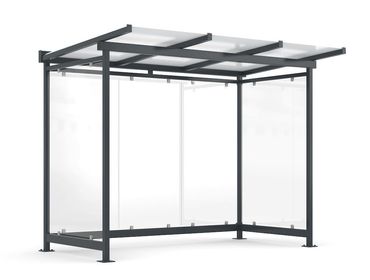

URBANO ist die moderne und elegante Wartehalle für Ihren öffentlichen Raum. Dieser Fahrgastunterstand mit Pultdach ist hochwertig verarbeitet und wird fertig montiert geliefert. Er ist in drei Größen erhältlich und kann in einer Ausführung zum Aufdübeln mit sichtbaren Fußplatten oder mit verlängerten Pfosten zum Überpflastern bestellt werden. Die Beschichtung erfolgt in Anthrazitgrau RAL 7016 oder in einer der vielen möglichen RAL-Farben Ihrer Wahl.

Fertig montierte Ausführungen werden mit großen Spezial-LKW angeliefert. Der jeweilige Anlieferungsort muss entsprechend ausreichend zugängig sein. URBANO überzeugt Sie, aber die Überdachung kann aufgrund der Lage des Aufstellungsorts nicht vollständig montiert angeliefert werden? Dann schicken Sie uns jetzt Ihre Anfrage! Wir freuen uns, von Ihnen zu hören!

Stöbern Sie auch in unserem Shop nach weiterem Zubehör wie Abfallbehältern und passende Sitzgelegenheiten. Wir beraten Sie gerne!

Bitte beachten Sie unbedingt folgende wichtige Hinweise und Bedingungen zu diesem Produkt, die wir hier am Ende dieser Seite für Sie zusammengestellt haben.


Die Überdachung im Überblick

• Farben: feuerverzinkt und farbbeschichtet in RAL-Farbe nach Wahl: Anthrazitgrau (RAL 7016) oder als Sonderanfertigung nach Farbschema RAL CLASSIC (Die gewünschte Farbe bitte im Bestellvorgang angeben!)

• Seitenwände links und rechts mit je einer Glasfläche
• Rückwand: je nach Länge der Überdachung zwei (2330 mm), drei (3305 mm) oder vier (4380 mm) Glasflächen

• Konstruktion: aus verzinkten Stahlprofilen und Sicherheitsglas; tragende Rahmenkonstruktion aus Profilrohren
• Oberfläche: Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet
• Dach: Die Dacheindeckung erfolgt mit einer Verbundsicherheitsverglasung (VSG) in Milchglasoptik. Die einzelnen Dachscheiben liegen auf feuerverzinkten Konstruktionen (Abstand je ca. 0,75 m) auf.
• Rück- und Seitenwände: aus glashellem Einscheibensicherheitsglas (ESG)

• Entwässerung: Die Entwässerung erfolgt über die im Dach integrierte Regenrinne und durch die hinteren Stützen; Wasseraustritt oberirdisch mittels Wasserspeier.
• Schneelast: S_k (auf dem Boden) 2,5 kN / m²
• Windlast: zulässig für die Windlastzonen I-III

• Befestigung: Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei +/- 0 mm nach unseren Plänen oder zum Überpflastern bei +/- 200 mm
• Lieferung: fertig montiert; Anlieferung mit Spezial-LKW ohne Entladen – optional mit Kranentladung
• Montage: zur Bodenmontage; Montagepläne und Bodenmontagematerial liegen der Lieferung bei

• Lieferzeit: Die o.g. Lieferzeit bezieht sich auf die Lieferung der Standard-Ausführung und variiert je nach Farbwahl und Ausstattung der Überdachung. Die voraussichtliche Lieferfrist erhalten Sie mit der Auftragsbestätigung.

• Bodenmontage: Optional kann das Aufdübeln der Überdachung auf das Fundament als Dienstleistung zusätzlich bestellt werden.


Die Befestigungsarten im Überblick

Zum Aufdübeln (Befestigung bei OKF +/-0)

Bei dieser Variante der Befestigung werden die Pfosten mittels Bolzen- oder Highbond-Ankern auf dem vorbereiteten Fundament befestigt.

Zum Überpflastern (Befestigung bei OKF -200)

Die Pfosten sind standardmäßig 200 mm verlängert. Diese werden mittels Bolzen-oder Highbond-Ankern befestigt und anschließend überpflastert.

Abmessungen der Modelle in ca. mm

Maße in mm
Länge	2330	3305	4380
Höhe	2600	2600	2600
Lichte Höhe	2360	2360	2360
Breite	1510	1510	1510
Dachbreite	2065	2065	2065

Wichtige Hinweise zu den Überdachungen dieser Produktserie!

Keine Rücknahme möglich

Die hier vorgestellten Überdachungen werden nach Ihrer Bestellung als Sonderanfertigung individuell für Sie angefertigt. Eine Rücknahme ist daher ausgeschlossen.

Anlieferung und Kranentladung

Fertig montierte Ausführungen werden mit großen Spezial-LKW angeliefert. Der jeweilige Anlieferungsort muss für die Anfahrt und das Entladen der Überdachung entsprechend ausreichend zugänglich, frei von Hindernissen und belastbar sein.

Checkliste Kranentladung LKW-Kranfahrzeug (für die Entladung mit einem eigenständigen Kran gelten gesonderte Bedingungen):

• Die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein.
• Die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen.
• Der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L).
• Der Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein.
• Die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
• Keine Besonderheiten wie z. B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.

Vorbereitung der Fundamente

• Die erforderlichen Fundamente sind bauseits nach Vorgaben des Herstellers zu erstellen. Mit der Auftragsbestätigung erhalten Sie einen Fundamentplan, wobei der Hersteller für die Bemessung normale Bodenverhältnisse (2 kg/qcm) voraussetzt.
• Es muss gewährleistet sein, dass ein armierungsfreies Einbringen der Bohrungen von mindestens 100 mm in die Bodenplatte erfolgen kann. Im Bereich der Bodenverdübelung befinden sich keine Versorgungsleitungen.

  Wichtige Hinweise:
  • Zu erstellende Fundamente müssen auf gleicher Ebene und in Waage liegend ohne Gefälle, mit einer max. Höhendifferenz von +/- 5mm ausgeführt werden.
  • Eine Verdübelung durch das Montageteam des Herstellers auf Pflaster- oder Asphaltflächen (Teer, Bitumen etc.) ist nicht zulässig.

Technische Angaben

Die Angaben zu Wind- und Schneelast, sowie zu Gewicht und Abmessungen beziehen sich jeweils auf die Überdachung ohne weitere Zusatzausstattung wie z.B. verlängerte Pfosten zur Überpflasterung oder LED-Beleuchtung.

Alle Angaben und Darstellungen unserer Produkte wurden mit größter Sorgfalt erstellt. Dennoch können wir für die Richtigkeit, Vollständigkeit und Aktualität der Angaben keine Gewähr übernehmen.
