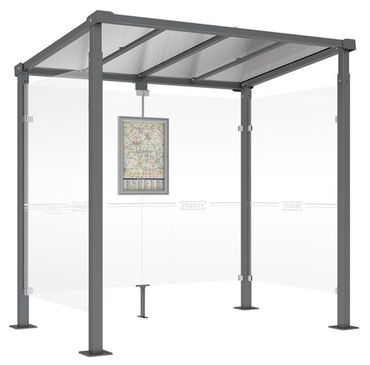

Die Wartehalle MALABO mit Pultdach aus Polycarbonat und Verkleidungen aus Einscheiben-Sicherheitsglas ist ein schlichter und geradliniger Fahrgastunterstand, der in zwei Größen verfügbar ist. Die vielen Optionen für die Seitenverkleidungen und passendes Zubehör wie Windschutzelemente und eine Standlehne geben viel Raum für Gestaltung und Anpassung an die Ansprüche der jeweiligen Haltestelle. Bei allen Modellen ist die Stahlstruktur in einer der insgesamt 10 Standard-Farben beschichtet. Die Bodenmontage erfolgt durch Aufdübeln der Bodenplatten, auf denen die Pfosten stehen. Bei allen Modellen sind Rückwandverkleidungen und der dazugehörige Fahrplanschaukasten im Lieferumfang enthalten.

Entdecken Sie hier bei uns im Shop auch die anderen attraktiven Unterstände dieser Serie MALABO wie die Fahrradüberdachung und den Raucherunterstand!

Das Wichtigste im Überblick

• Wartehalle mit Pultdach in zwei Längen: wahlweise 2500 mm oder 5000 mm
• Modelle:
  • ohne Seitenverkleidungen
  • mit einer Seitenverkleidungen aus Einscheiben-Sicherheitsglas
  • mit zwei Seitenverkleidungen aus Einscheiben-Sicherheitsglas
  • mit einem Schaukasten und einer Seitenverkleidung aus Einscheiben-Sicherheitsglas
  • mit einem Leuchtkasten und einer Seitenverkleidung aus Einscheiben-Sicherheitsglas
• Struktur: feuerverzinkt und zusätzlich beschichtet in einer der 10 Standard-Farben
• Eckige Pfosten: Stahlrohr 80 x 80 mm auf Bodenplatten
• Höhe unter dem Dach: min. 2275, max. 2480 mm
• Dach: 10 mm starke Platten aus UV-beständigem Polycarbonat
• Dachstruktur: zwei Aluminiumrohr-Streben 60 x 60 mm, drei Aluminiumrohr-Streben 60 x 40 mm
• Seiten- und Rückseitenverkleidung: Securitglas, 8 mm mit Sicherheitsbeschilderung
• Befestigung der Glasverkleidung durch Klemmsystem aus Alu-Druckguss
• Lieferung als Bausatz zur Selbstmontage
• Bodenmontage: zum Aufdübeln auf bauseits nach Herstelleranleitung vorbereitetes Fundament
• Für die Ausführungen mit Leuchtkasten wird ein Stromanschluss vor Ort benötigt. Der Anschluss erfolgt am Mittelfuß des Leuchtkastens und muss durch geschultes Fachpersonal erfolgen.

Der kleine Fahrplanschaukasten (alle Ausführungen)

• Alle Ausführungen werden mit diesem Fahrplanschaukasten geliefert.
• Die Montage erfolgt vor den Rückwandverkleidungen durch Verschrauben zwischen den beiden Glaselementen (siehe Abbildung unter Technische Daten).
• 550 x 750 mm (4x DIN A4, hochkant), 30 mm tief
• Rahmen aus eloxiertem Aluminium
• Rückwand aus feuerverzinktem Stahlblech
• austauschbare und reversible Flügeltür
• Plexichocs^®-Verglasung, 4 mm stark
• Elastomer-Dichtung
• Sicherheitsschloss mit 2 Schlüsseln
• Schraubmaterial inklusive

Zubehör (optional zusätzlich bestellbar)

• Standlehne zur Montage zwischen zwei Pfosten vor der Rückwand
• Windschutz Front, ohne Aufdruck
• Windschutz Seite, ohne Aufdruck – ausschließlich für die Ausführungen mit Seitenverkleidungen aus Glas, nicht geeignet bei Schaukasten oder Leuchtkasten

Schaukasten bei Ausführungen mit einem Schaukasten und einer Seitenverkleidung

Wichtiger Hinweis: Bringen Sie keine Bank oder Standlehne in der Nähe des Schaukastens an, um den Zugang nicht zu versperren!

• Schaukasten doppelseitig
• eloxierter Aluminiumrahmen, Bautiefe 75 mm
• Montage an der Buswartehalle, an Pfosten befestigt
• Klapptür mit Gasdruckfeder, aus Securit-Glas, 4 mm stark
• Größe der Anzeigefläche: 1750 x 1200 mm

Leuchtkasten bei Ausführungen mit einem Leuchtkasten und einer Seitenverkleidung

Wichtiger Hinweis: Bringen Sie keine Bank oder Standlehne in der Nähe des Leuchtkastens an, um den Zugang nicht zu versperren!

• Leuchtkasten doppelseitig
• eloxierter Aluminiumrahmen, Bautiefe 150 mm
• Montage an der Wartehalle, mit Mittelfuß
• Größe der Anzeigefläche 1710 x 1160 mm
• schneller und einfacher Plakatwechsel
• einfacher Austausch der Verglasung bei Bruch oder Vandalismus

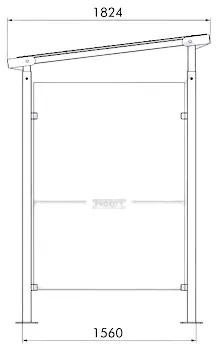

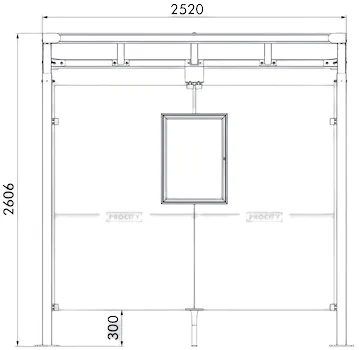

Beispielhafte Abmessungen für die Ausführung Länge 2500 mm mit zwei Seitenverkleidungen

Die Werte sind teils gerundet.


Montage des Fahrplanschaukastens (beispielhafte Zeichnung)
